Configurar almacenamiento Promise VessRAID 1840i iSCSI para VMWare ESXi 5.0 U1

Una vez que hemos instalado Esxi 5.0 U1 y configurado nuestros hosts, tenemos que configurar el almacenamiento iSCSI para que nuestros HOSTS compartan almacenamiento y accedan indistintamente a él. Esta entrada la divividiré en varias fases:

1.    Añadir adaptador de almacenamiento iSCSI en los HOST ESXi 5.0 U1

Ejecutamos nuestro cliente vSphere, y accedemos al servidor ESXi. En la página principal, hacemos clic en la pestaña Configuration, y luego clic en “Storage Adapters”. Lo primero de todo, añadiremos un adaptador  iSCSI haciendo clic en Add y seleccionaremos Add software iSCSI adapter y clic en Ok.




Hacemos clic en Aceptar en el mensaje de información de que se ha añadido un adaptador nuevo de almacenamiento iSCSI.



Una vez que aparece en nuestro listado lo seleccionamos y hacemos clic en Properties.




En la pestaña General vemos que su estado aparece como deshabilitado [DISABLED] hacemos clic en Configure para habilitarlo y hacemos clic en OK.





2. Creación de la LUN en la SAN

Nos conectamos a la web de administración de nuestra cabina, en mi caso, la he configurado en http://192.168.0.95 y creamos una nueva unidad lógica LUN, en principio si hemos configurado los 7 discos de 600GB en RAID 5, (os recuerdo que el octavo disco lo dejaremos en espejo para que reemplazara cualquiera de los discos en caso de fallo) aproximadamente tendremos disponibles 3,2TB y podríamos crear 3 LUN de 1TB aprox. Voy a detallar la creación de una LUN y el resto sería copiar el procedimiento.

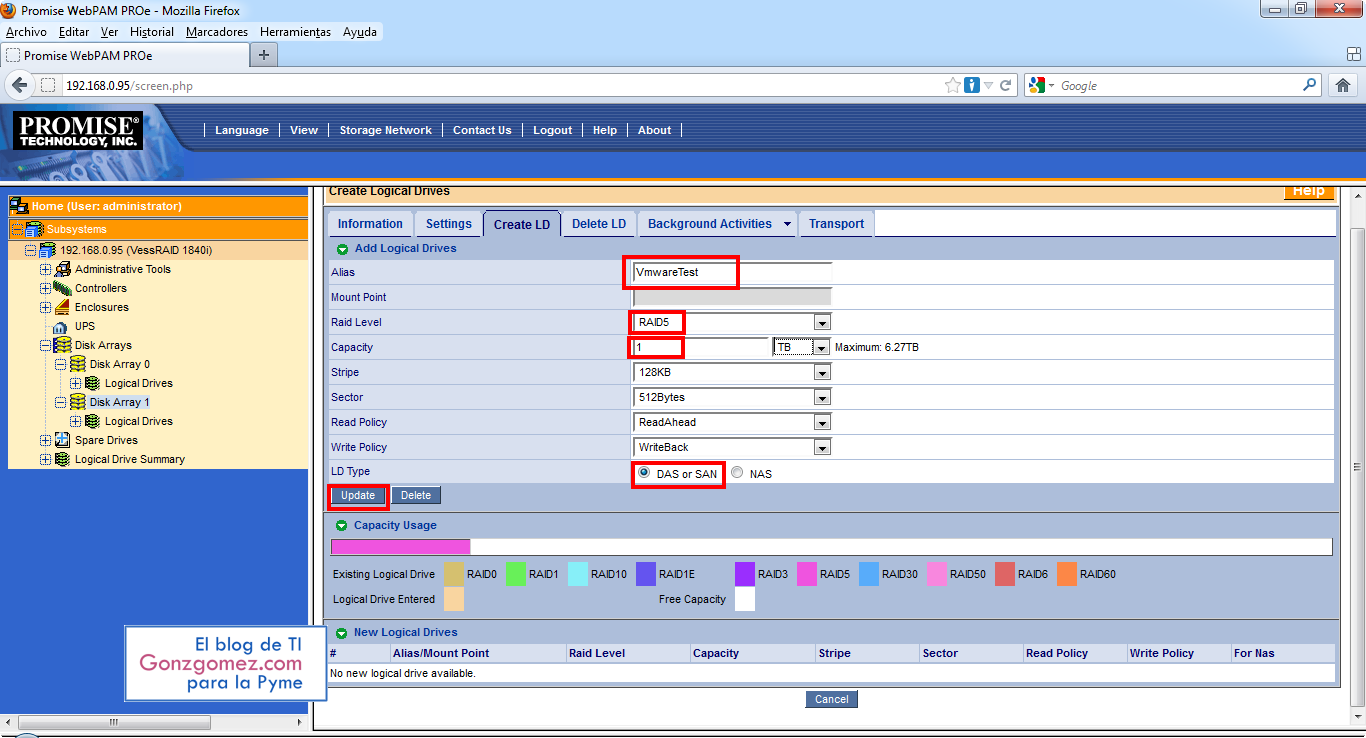

Rellenamos los datos del formulario:

  • Alias
  • Nivel de Raid 5 [Raid Level]
  • Capacidad de 1TB
  • DAS

Y hacemos clic en Update.




Hacemos clic en Next.



Y confirmamos la operación haciendo clic en Submit.



Una vez creado, el sistema nos lo confirma con el mensaje Logical drives were created sucessfuly.



Ahora añadiremos el iniciador iSCSI en Storage Services en el menú de la izquierda, hacemos clic en ADD INITIATOR y copiaremos nuestro nombre IQN del adaptador de iSCSI que hemos creado en nuestro Host.


Y confirmamos la operación haciendo clic en Submit.



Ahora hacemos clic en la pestaña LUN Map y marcamos la casilla de Enable LUN Masking para que cada LUN sólo sea visible por los Host que nosotros decidamos.


Nos vamos al detalle de la LUN que hemos creado y hacemos clic en la pestaña LUN MAP, seleccionamos el iniciador con el nombre IQN del adaptador de iSCSI le asignamos una LUN [2], hacemos clic en Assign y confirmamos la operación haciendo clic en Submit.


3. Creación de la red iSCSI en los HOST ESXi

Ejecutamos nuestro cliente vSphere, y accedemos al servidor ESXi. En la página principal, hacemos clic en la pestaña Configuration, y luego clic en “Networking”. Añadiremos una RED hacienco clic en Add Networking y se ejecutará un asistente.



Seleccionaremos como tipo de conexión Vmkernel y hacemos clic en Next.


Seleccionamos los 2 NICS de nuestra red iSCSI tal y como explicamos en los diagramas de la puesta en marcha de la plataforma virtual.


En Network Label introducimos el nombre de nuestra red: iSCSI y hacemos clic en Next.


Le introducimos la IP [IP Address] y la máscara [Subnet Mask] del rango de nuestra red iSCSI y hacemos clic en Next.


Hacemos clic en Finish para concluir nuestro asistente.




Hacemos clic en Storage Adapters seleccionamos nuestro adaptador iSCSI y con el botón derecho hacemos clic en Rescan, en principio debería ser suficiente para que nuestro host detectará nuestra nueva LUN.



4. Añadir almacenamiento al HOST ESXi

Por último solo nos quedaría añadir este almacenamiento a nuestro HOST, para ello en nuestro cliente vSphere, hacemos clic en la pestaña Storage y hacemos clic en Add Storage para ejecutar el asistente.


Seleccionamos el tipo de almacenamiento Disk/LUN y hacemos clic en Next.


Seleccionamos nuestro nuevo almacenamiento y hacemos clic en Next.


Al ser una instalación nueva y no tener almacenamientos o ESXi anteriores seleccionaremos VMFS-5 y hacemos clic en Next.


Revisamos nuestra configuración y hacemos clic en Next.


Añadimos el nombre de nuestro Datastorage [VessRAID] y hacemos clic en Next.


Seleccionamos la máxima capacidad [Maximum available space] y hacemos clic en Next.


Finalizamos el asistente haciendo clic en Finish.


Nuestro Datastore ya está listo para soportar todas las VMs!!
